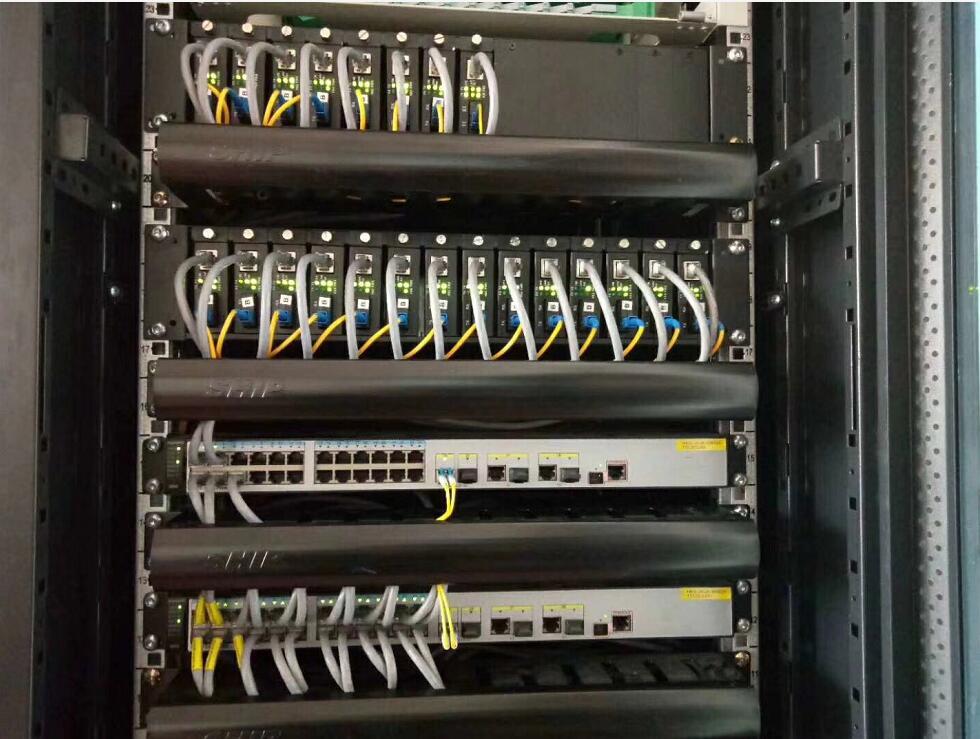

一、確定布線點位
1、弱電布線點位確定的依據：根據布線設計圖紙，結合墻上的點位示意圖 ，用鉛筆、直尺或墨斗將各點位處的暗盒位置標注出來。
2、暗盒高度的確定：除特殊要求外，暗盒的高度與原強電插座一致，開關的高度應與原強電開關的高度一致。若有多個暗盒在一起，暗盒之間的距離至少為10mm。
二、開槽
1、確定開槽路線根據以下原則：
① 路線蕞短原則；
② 不破壞原有強電原則；
③ 不破壞防水原則。
2、確定開槽寬度：根據信號線的多少確定PVC管的多少，進而確定開槽的寬度。
3、確定開槽深度：若選用16mm的PVC管，則開槽深度為20mm;若選用20mm的PVC管，則開槽深度為25mm 。
4、線槽外觀要求：橫平豎直，大小均勻。
5、線槽的測量：暗盒、槽獨立計算，所有線槽按開槽起點到線槽終點測量，線槽寬度如果放兩根以上的管，應按兩倍以上來計算長度。
三、弱電布線施工
1、確定線纜通暢：
① 網線、電話線的測試：分別做水晶頭，用網絡測試儀測試通斷；
② 有線電視線、音視頻線、音響線的測試：分別用萬用表測試通斷；
③ 其他線纜：用相應專業儀表測試通斷。
2、確定各點位用線長度：
① 測量出配線箱槽到各點位端的長度；
② 加上各點位及配線箱槽處的冗余線長度：各點位出口處線的長度為200mm-300mm。
3、確定標簽：將各類線纜按一定長度剪斷后在線的兩端分別貼上標簽，并注明：弱電種類-房間-序號。
4、確定管內線數：管內線的橫截面積不得超過管橫截面積的80%。
四、封槽
1、固定暗盒：暗盒與墻面要求齊平。幾個暗盒在一起時要求在同一水平線上。
2 、固定PVC管：
① 地面PVC管要求每間隔一米必 須固定;
② 槽PVC管要求每間隔兩米必 須固定;
③ 墻槽PVC管要求每間隔一米必 須固定。
3、封槽：封槽后的墻面、地面不得高于所在平面。
4、清掃弱電布線施工現場：封槽結束后，清運垃圾，打掃施工現場。
附：為避免弱電布線施工中各種線路的彎曲回路，保證所有線路均為“活線”，弱電布線施工工藝為地面直接布管方式(無特殊情況不得走踢腳線或者天花板內，否則線路無法做成“活線”)。
五、弱電布線施工工藝
1、各弱電子系統布線施工均用星型結構。
2、進線穿線管2~3根從戶外引入家用信息接入箱。出線穿線管從家用信息箱到各個戶內信息插座。所敷設暗管(穿線管)應采用鋼管 或阻燃硬質聚氯乙烯管(硬質PVC管)。
3、直線管的管徑利用率應為 50%~60% ，彎管的管徑利用率應為 40%~50%。
4、所布線路上存在局部干擾源，且不能滿足蕞小凈距離要求時，應采用鋼管。
5、暗管直線敷設長度超過 30 米 時，中間應加裝過線盒。
6、暗管必 須彎曲敷設時，其路由長度應≤15米，且該段內不得有S彎。連續彎曲超過2次時，應加裝過線盒。所有轉彎處均用彎管器完成，為標準的轉彎半徑。不得采用國家明令禁止的三通四通等。
7、暗管彎曲半徑不得小于該管外徑的6~10倍。
8、在暗管孔內不得有各種線纜接頭。
9、穿入配管導線的接頭應設在接線盒內，接頭搭接牢固，涮錫并用絕緣帶包纏應均勻緊密。
10、暗盒均應該加裝螺接以保護線路。
11、室內布線均應穿管敷設，并采用絕緣良好的單股銅芯導線。穿管敷設時，管內導線的總截面積不應超過管內徑截面積的40%，管內不得有接頭和扭結。
12、弱電布線中要注意導線的敷設，按裝飾設計規定進行施工，線路的短路保護、過負荷保護、導線截面的選擇，低壓電氣的安裝應按國家現行標準進行。
13、在配電箱內應設漏電斷路器，并分數路出線，分別控制照明、空調、插座等，其回路應確保負荷正常使用。
14、插座離地面應不低于300mm。線盒內導線應留有余量，長度宜為150mm。接線時相線進開關，零線直接進燈頭，螺口燈頭相線不應接外殼，照明燈開關距地高度宜為1.3m，開關不宜裝在門后。
15、吊平頂內的電氣配管，應按明配管的要求，不得將配管固定在平頂的吊架或龍骨上。燈頭盒、接線盒的設置應便于檢修，并加蓋板，使用軟管接到燈位的，其長度不應超過1M。軟管兩端應用專用接頭與接線盒，燈具連接牢固。金屬軟管本身應做接地保護。各種弱電布線線纜均不得在吊平頂內出現裸露。
16、導線與燃氣管路的間隔距離按同一平面≥100mm，不同平面≥50mm。電氣開關接頭與燃氣管間距離同一平面≥250mm，不同平面≥150mm。
17、電話線、電視信號、音響連接導線分管分線鋪設，采用專用信號傳輸線，并在相互間留有一定間隔距離，使各種信號互不干擾。電視信號傳輸線的屏蔽線網開口剪齊，避免與中 心線搭鐵短路，否則會導致圖像不清。電視、電話連接用“連接器”， 用萬用表檢測有無斷路，相間斷路等，用兆歐表檢測接地等，驗收檢測合格后封閉。
六、弱電布線材料工藝要求
1、電器、電料的規格、型號應符合設計要求及國家現行電器產品標準 的有關規定。
①電源線：根據國家標準，單個電器支線、開關線用標準1.5平方毫米線，主線用標準2.5平方毫米線;空調插座用4毫米平方線;
②背景音樂線：標準2×0.3平方毫米線
③環繞音響線：標準100-300芯無氧銅
④視頻線：標準AV影音共享線
⑤網絡線：超五類UTP雙絞線
⑥有線電視線：寬帶同軸電纜
2、電器、電料的包裝應完好，材料外觀不應有破損，附件、備件應齊全。
3、塑料電線保護管及接線盒、各類信息面板必 須是阻燃型產品，外觀不應有破損及變形。
4、金屬電線保護管及接線盒外觀不應有折扁和裂縫，管內應無毛刺，管口應平整。
5、通信系統使用的終端盒、接線盒與配電系統的開關、插座，選用與 各設備相匹配的產品。
七、弱電布線施工要點：
1、電源線配線時，所用導線截面積應滿足用電設備的蕞大輸出功率。
2、暗盒接線頭留長30厘米，所有線路應貼上標簽，并表明類型、規格、日期和工程負責人。
3、穿線管與暗盒連接處，暗盒不許切割，須打開原有管孔，將穿線管穿出。穿線管在暗盒中保留5毫米。
4、暗線敷設必 須配管。
5、同一回路電線應穿入同一根管內，但管內總根數不應超過4根。
6、電源線與弱電布線線纜不得穿入同一根管內。
7、電源線及插座與電視線、網絡線、音視頻線及插座的水平間距不應小于500mm。
9、穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包 纏應均勻緊密。
10、連接開關、螺口燈具導線時，相線應先接開關，開關引出的相線 應接在燈中 心的端子上，零線應接在螺紋的端子上。
11、線管均采取地面直接布管方式，如有特殊情況需要繞墻或走頂的話，必 須事先在協議上注明不規范弱電布線施工或填寫《客戶認可單》方可進行弱電施工。
